Predstavljanje proizvoda
HYDGC-H Cable Fault Tester je skup sveobuhvatne opreme za otkrivanje kvarova na kabelima. Može testirati kvar visokog otpora preskoka kabela, uzemljenje visokog-niskog otpora, kratki spoj, odspajanje kabela, loš kontakt i druge kvarove. Ako je opremljen tvorničkim akustičnim instrumentom za mjerenje točaka, može točno odrediti točnu lokaciju točke kvara. Pogodan je za ispitivanje kabela i komunikacijskih kabela različitih tipova i naponskih razina. Cijeli set uređaja za ispitivanje kvarova napojnog kabela sastoji se od tri dijela: blic testiranje, praćenje i pozicioniranje.

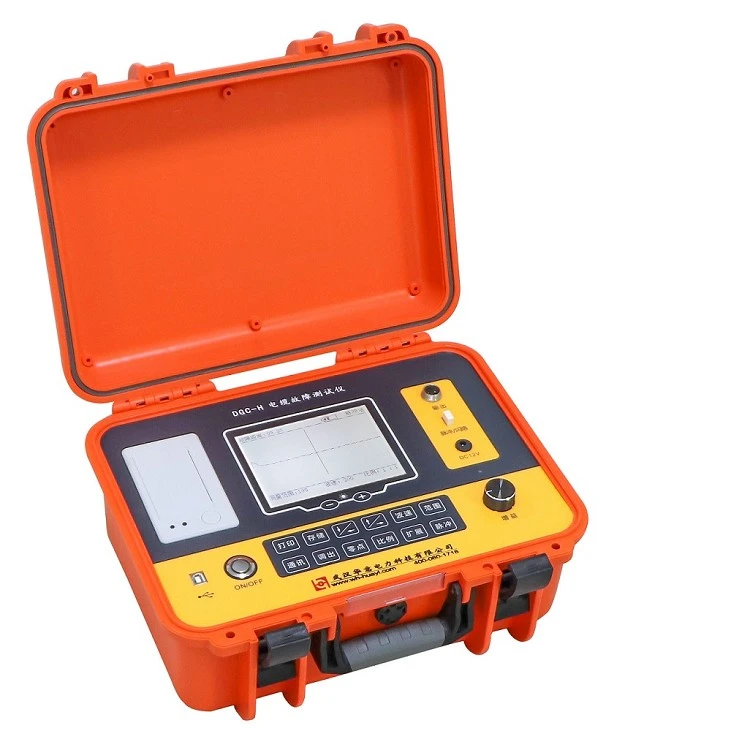

Ispitivač kvara kabela (flash tester) može se koristiti za otkrivanje niskog otpora, visokog otpora, kratkog spoja, otvorenog kruga, kvara curenja i kvara preskoka raznih kabela, i može točno detektirati lokaciju točke kvara, duljinu kabela i ukopani put kabela. Ima karakteristike preciznog testiranja, visokog stupnja inteligencije, široke prilagodljivosti, stabilnih performansi te je lagan i prenosiv. Instrument usvaja sustav kineskih znakova, zaslon visoke razlučivosti i prijateljsko sučelje.

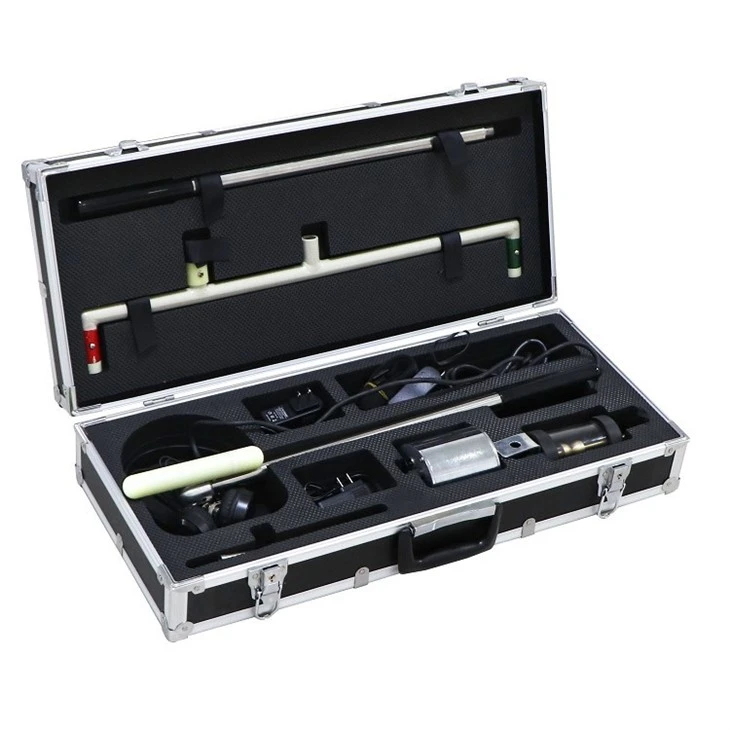

Praćenje kabela i točka kvara sastoje se od mjerača putanje, mjerača fiksne točke, T-tipa sonde, A okvira, slušalice itd. Ovaj instrument je poseban instrument za ispitivanje lokacije kvara kabela, prikladan za ispitni objekt metalni vodič ( par žica, zaštitni sloj, zaštitni sloj) svih vrsta kabela. Njegove glavne funkcije su lociranje i testiranje točaka slabe izolacije tla, otkrivanje putanje kabela i ispitivanje dubine ukopanog kabela.
Parametar proizvoda
1. Tester kvara kabela(blic tester)
|
Temperatura |
-10 stupnjeva -40 stupnjeva |
|
Greška mjerenja |
Gruba pogreška testa±1% |
|
Udaljenost mjerenja |
Maksimalna duljina ne manja od 16 km |
|
Minimalna ispitna udaljenost (slijepa točka) |
1-3m |
|
Brzina uzorkovanja |
25MHz |
|
Napajanje i potrošnja energije |
AC ili unutarnje istosmjerno napajanje; AC 220V±10%, potrošnja energije ne više od 10W; DC 6V/7AH, potrošnja energije 6W |
|
Pošaljite širinu i amplitudu pulsa u stroj |
0.2μs,100-120V;2μs,150-160V |
|
Metoda rada |
niskonaponski puls, DC visokonaponski test bljeska i udarni visokonaponski bljesak |
|
Razlučivost zaslona |
V/50 metar,V kao brzina širenja m/μs |
|
Način prikaza |
320×240 LCD s pozadinskim osvjetljenjem |
|
Težina |
6 kg |
|
Dimenzija |
500×300×195 mm3 |
2. Putokaz i lokator
|
Praćenje udaljenosti lokacije |
Lokalna kabelska 3km, ostala kabelska 20km |
|
Raspon otpora lokacije |
0-5MΩ |
|
Točnost lokacije |
< ±10cm |
|
Zakopano duboko otkrivanje |
<3m |
|
Dimenzija |
Pathfinder, lokator: 470×290×255 mm3 Kutija za pribor:630×300×130mm3 |
|
Težina |
Pathfinder, lokator: 9 kg |
|
Kofer za pribor: 8 kg |
Značajka i primjena proizvoda
1. Višestruke funkcije
Sigurno, brzo i precizno za testiranje. Instrument primjenjuje metode niskonaponskog pulsa i bljeska visokog otpora. Može testirati sve vrste grešaka, posebno na Flashoveru i testiranju grešaka visokog otpora bez prožimanja. Ako je opremljen metodom sondiranja i instrumentom za lociranje, može točno pokazati mjesto kvara.
2. Visoka preciznost
Naš instrument koristi tehnologiju uzorkovanja podataka velike brzine, brzina A/D je 100MHz, i čini omjer rezolucije od 1m i ispitnu mrtvu zonu od 1m.
3. Visoko inteligentan
Rezultati testiranja automatski se prikazuju u obliku vala i podacima na velikom LED-u. Lako se vidi. Ne zahtijeva posebnu obuku operatera.
4. Funkcija valnog oblika i spremanje i očitavanje parametara
Koristi trajne uređaje i nakon isključivanja i dalje sprema valni oblik i podatke.
5. Funkcija dvostrukog prikaza
Može usporediti valne oblike kabela za kvarove i onih uobičajenih. To je korisno za daljnje ispitivanje greške.
6. Funkcija povećanja na ljestvici valnog oblika
Kroz povećanje skale valnog oblika, može izvršiti daljnja točna ispitivanja.
7. Prikaz udaljenosti
Može samovoljno promijeniti položaj pokazivača, pokazujući izravnu ili neizravnu udaljenost točke greške i točke ispitivanja.
8. Izmijenite funkciju
Ima funkciju mijenjanja brzine komunikacije ovisno o testiranom kabelu.
9. AC DC dvostruka namjena
Instrument je prijenosan i s punjivom baterijom za napajanje. Praktičan je za uzimanje i korištenje.
Detalji proizvodnje
Pribor
|
Broj |
Ime |
Iznositi |
Broj |
Ime |
Iznositi |
|
1 |
Glavno računalo flash instrumenta |
jedan |
12 |
Sonda okvira A |
dva |
|
2 |
Jedinica uzorkovanja flash instrumenta |
jedan |
13 |
Telefonska slušalica |
jedan |
|
3 |
Signalna linija bljeskalice |
jedan |
14 |
Priključna linija telefonske slušalice |
dva |
|
4 |
Osigurač instrumenta |
tri |
15 |
Podupiranje |
jedan |
|
5 |
Putni instrument |
jedan |
16 |
slušalice |
jedan |
|
6 |
Instrument signalne linije puta |
jedan |
17 |
Remenje |
jedan |
|
7 |
Mjerač bodova |
jedan |
18 |
Trožilni dalekovod |
dva |
|
8 |
Punjač točkastog mjerača |
jedan |
19 |
Specijalni uzemljeni kabel |
jedan |
|
9 |
T sonda |
jedan |
20 |
Specifikacija |
jedan |
|
10 |
Okvir |
jedan |
21 |
Izvješće o inspekciji |
jedan |
|
11 |
Spojna linija okvira A |
jedan |
22 |
Certifikacija |
jedan |
